高精密微流控芯片激光雕刻機
微流控芯片激光雕刻機，專為生物醫學、化學分析及精密器件研發領域設計，集高精度雕刻、切割功能于一體。采用密閉式CO?激光源（30、60、80W功率，美國SYNRAD風冷）與智能伺服控制系統，可對玻璃、PDMS、PMMA、陶瓷等材料實現微米級精細加工（雕刻精度高），滿足微流控芯片流道刻蝕、微反應腔成型、表面微結構制備等高要求工藝需求，適配實驗室研發與小規模量產場景。
全國服務熱線：4000-818-380 郵 箱：hzz@huazhizun.com
微流控加工優勢：?
1.精密加工，適配微流控工藝
????●?激光聚焦光斑30μm，支持4000DPI*PPI分辨率雕刻，可精準刻蝕微米級流道、微孔及三維微結構，確保芯片功能一致性
????●?自動對焦系統與紅點定位技術，支持材料厚度動態調整（Z軸電動調整210mm），避免因材料不平整導致的加工偏差
2.智能高效，一鍵式操作流程
? ? ●?Windows驅動軟件兼容AutoCAD/CorelDraw，還支持WORD、excel等格式辦公軟件一鍵輸出，且可自定義參數快速加工
? ? ●?高速直流伺服系統與0.1-100%功率/速度調節，同時減少熱影響區，保障脆性材料邊緣無崩裂
3.緊湊設計，潔凈環境適配
? ? ●?大幅面工作臺（700×50mm）搭配集塵平臺，殘屑清理便捷，占地面積小，實驗室即可部署
? ? ●?靜音低功耗運行，符合生物實驗室潔凈標準，支持煙霧凈化系統選配，確保操作環境安全
4.安全可靠，全防護操作
? ? ●?全封閉防護罩+防爆觀察窗，配備激光安全聯鎖裝置，杜絕操作風險
設備特點：
|
●?均勻的激光功率 |
● 精確的加工精度 |
● 易于調整吹氣噴嘴的流量 |
|
● 四門全開設計 |
● 高速圓弧切割 |
● 易于維修保養的激光模組 |
|
●?探針式自動對焦 |
● 友善的操作界面 |
● 強壯、封閉的整體結構 |
|
●?緊急停止開關 |
● 易于清潔鏡片 |
● 暫時原點功能 |
-
1.美國SYNRAD進口激光源特殊激光源設計，光斑精細，出光質量好，使用壽命長達4.5萬小時，零故障，免維護。
-
3.END SPEED圓弧優化系統讓曲線以直線等速的方式加工，提 高曲線的加工性能，最大限度提高 曲線的加工速度，同時保證曲線的 加工質量。
-
5.伺服電機系統采用100W無刷伺服電機，保證高精度、高速度和運行穩定性。
-
7.側吹泵浦1.隔絕煙塵,保護鏡片。
2.瞬間冷卻加工表面,減少融化,燒焦等現象。
3.防止材料起火燃燒。
4.促進抽風效果。
5.提高切割精度。
6.保證加工物品的表面潔凈度。
-
2.四開門設計機箱設計采用四門全開、無限延展設計，前后左右均可無限延展，擴大了材料容納尺寸空間。
-
4.探針式自動對焦探針接觸感應加工物體表面，自動計算、調整焦距。
-
6.直線磁柵編碼系統采用非接觸感應技術雷尼紹直線磁柵編碼系統，能精密反饋雕刻位置，250-1μm多種分辨率可供選擇。 修正尺寸誤差，提高切割精度，大幅度提升雕刻/切割效果。
-
8.無縫對接直接輸出工作時仿若打印機工作原理一般 ，通過打印直接輸出所需加工文檔，無需轉換；避免圖形在轉化過 程中失真，從而使產品精度得到更高保證。
|
型號 |
? ? ?奮進號HZZ-V3000 |
|
有效工作幅面 |
? ? ?700x500mm? |
|
激光功率 |
? ? 30W / 60W / 80W / 100W |
|
激光源 |
? ? 美國原裝金屬射頻激光源、風冷 |
|
激光波長 |
? ? ?10.6μm(或可選)9.3μm |
|
功率控制 |
? ? 數位式功率控制，可由0.1～100%無段控制，且可依圖形成比例的控制脈波產生速度，同時可依圖形顏色設定不同功率 |
|
聚焦鏡 |
? ? 標配2.0”聚焦鏡 |
|
重復精度 |
? ? 0.05 mm |
|
Z軸工作臺調整 |
? ? 0～210mm，電動升降 |
|
芯片制作方式 |
? ? 雕刻、切割、銑槽、打孔、微針 |
|
記憶體容量 |
? ? 高速記憶體，可同時存儲99個檔案 |
|
顯示熒幕 |
? ? 大尺寸LCD顯示器上有目前執行檔案、激光功率、雕刻/切割速度、執行時間、已存儲檔案內容以及自動偵錯等多項功能顯示 |
|
傳輸接口 |
? ? USB 接口、以太網絡連接接口 |
| 開門設計 |
? ? 四門全開開門設計 |
|
對焦方式 |
? ? 探針式自動對焦/根據材料厚度自動變焦 |
|
驅動程式語言 |
? ? 可切換中、英文，或自定語系 |
|
使用軟件 |
? ? 所有Windows兼容的CAD及繪圖軟件皆可 |
|
操作方式 |
? ? 可利用Windows兼容的打印機驅動程序來設定，或從操作面板由人工設定 |
|
安全規格 |
? ? 符合美國CDRH Class 1安全規范，通過CE安全認證、RoHS認證 |
|
冷卻系統 |
? ? 汽水分離器 |
|
排氣設備 |
? ? 外部排氣設備6.0m3/min、4寸風管 |
|
定位指示 |
? ? 紅光模組 |
|
最高分辨率 |
? ? ?雕刻分辨率4000DPI，切割分辨率4000PPI |
|
使用軟件 |
? ? ?CorelDRAW、CAD、Photoshop、Word、Excel等所有與主流系統兼容的軟件，直接打印輸出，不需要任何軟件轉換 |
|
可選配件 |
? ? 旋轉輔助器、切割平臺、真空下吸蜂巢網、印章夾具、網絡打印服務器 |
|
適用芯片材料 |

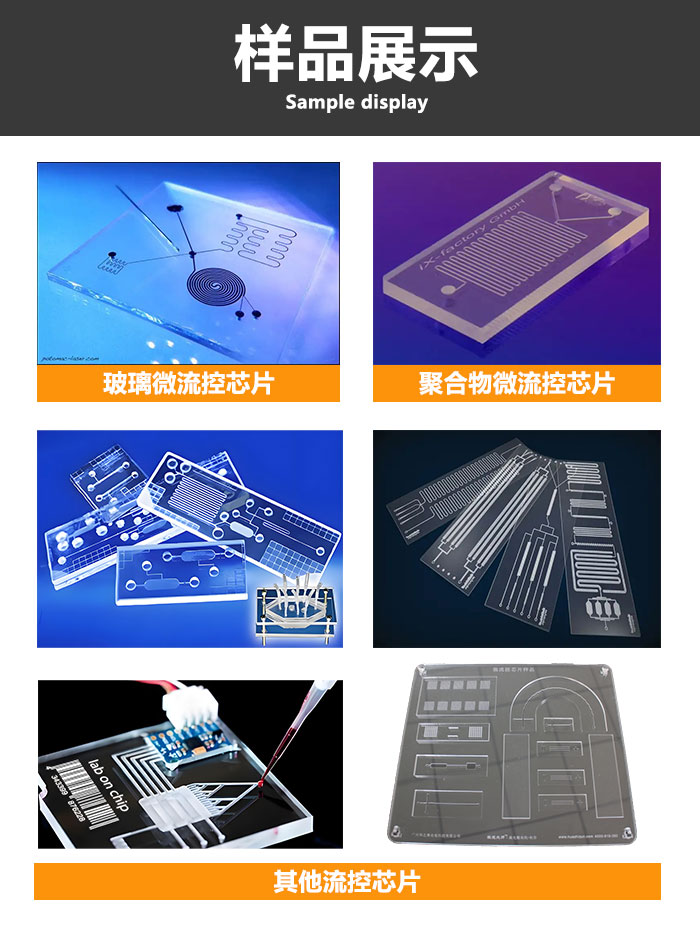

? ? PMMA、PDMS、PET、硅、玻璃、陶瓷、水凝膠、紙等 |
|
動力規格 |
? ? 110 / 220 V AC 、10 / 15 AMP 、50 / 60 HZ |
| 整機重量 |
? ? 280kg |
|
外型尺寸 |
? ? 1150（L）x 802（W）x 1064（H）mm |
以上規格如有變動，恕不另行通知，以實際規格為準。
